Hur ansluter jag en Storz-koppling?

De Storz kopplingar , även känd som ett Kamm-lås eller brandbekämpningskoppling, är en snabbkopplingsanordning för vattenledningar eller slangar som ofta används i brandbekämpnings-, industri- och jordbruksapplikationer. På grund av sin enkla manövrering, snabba anslutning och pålitliga tätning spelar Storz-kopplingen en viktig roll i applikationer som kräver snabb användning av vätskeöverföringssystem.

Hur Storz-kopplingen fungerar

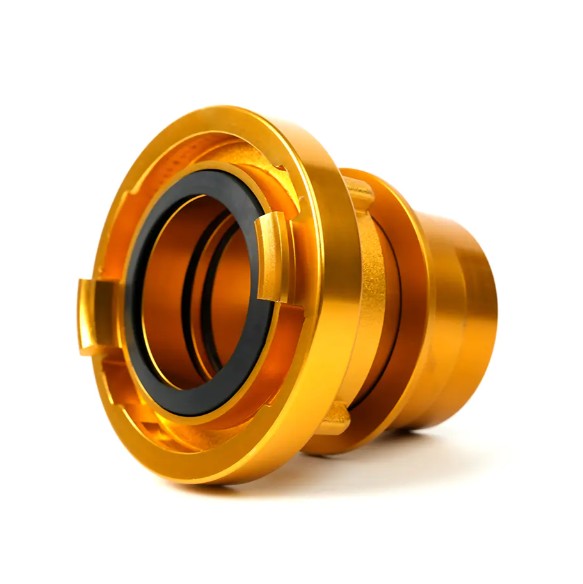

De Storz kopplingar Designen är baserad på en symmetrisk "klo"-struktur, även känd som en koppling av luggtyp. Detta innebär att två identiska kopplingar kan anslutas utan att skilja mellan han- och honkontakter, vilket avsevärt förenklar fältarbetet. Kopplingen låses genom rotation och en invändig tätning (packning) säkerställer en vätsketät tätning.

Steg-för-steg-guide för att ansluta Storz-kopplingar

Förberedelse (inspektion)

• Se först till att de två Storz-kopplingarna som ska anslutas matchar i storlek (t.ex. gängad slangkoppling) och nominell diameter (t.ex. DN50, DN75).


• Kontrollera att kontaktens ändar är rena och fria från grus eller andra främmande föremål.


• Nyckelsteg: Kontrollera att tätningen (packning/ring) i varje kontakt är intakt och korrekt installerad. Tätningen är avgörande för en bra vattentät tätning.



Justera kopplingarna

Rikta in klorna (tapparna) på de två Storz-kopplingarna. På grund av deras symmetriska design behöver du bara försiktigt trycka ihop dem.

Sätt i och dra åt (låsning)

• Tryck ihop de två kontakterna tills deras ändar berör varandra.


• Den, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Typiskt är låsvinkeln ungefär 90 till 120 grader. I vissa applikationer med stor diameter eller högt tryck kan en speciell skiftnyckel behövas för att hjälpa till med rotation och säkerställa en tät anslutning.



Slutkontroll (bekräftar anslutningen)

• Försök att försiktigt dra i båda kopplingarna för att säkerställa att de inte separeras.


• En korrekt ansluten Storz-koppling kan inte lätt dras isär eller vridas för hand. Detta säkerställer att kopplingen inte lossnar när vätskor (som vatten eller släckskum) överförs under högt tryck.



Faktorer relaterade till att säkerställa en pålitlig anslutning

Förutom att följa de korrekta procedurerna, för att säkerställa en pålitlig Storz kopplingar anslutning måste du också vara uppmärksam på följande punkter:

• Packningar/O-ringar: Använd rätt material och storlek på tätningar. Försämrade, skadade eller saknade tätningar är den främsta orsaken till läckage.


• Materialalternativ: Storz-kopplingar finns i aluminiumlegering, mässing eller rostfritt stål. Att välja korrosionsbeständiga och tryckbeständiga material bidrar till att förlänga kopplingens livslängd och anslutningssäkerhet.


• Underhåll: Inspektera och rengör regelbundet Storz-kopplingar, speciellt slangändarna, för att förhindra att främmande ämnen påverkar låsnings- och tätningseffekten.



Storz-kopplingar, med sin unika snabbkopplingsmekanism, ger en effektiv och pålitlig lösning för vätskeöverföring. Genom att följa dessa enkla steg säkerställs en säker, läckagefri anslutning varje gång, vilket skyddar kritiska processer inom brandbekämpning och industriella applikationer.
