Hur kontrollerar man om adapterkopplingar är felaktiga?

För att kontrollera om en adapterkoppling är felaktig, inspektera den systematiskt för fysisk skada, tätningsintegritet, låsmekanismens funktion och läckagefri prestanda under tryck .De flesta fel kan identifieras genom en kombination av visuell inspektion, manuell funktionstestning och ett kontrollerat trycktest innan kopplingen åter tas i drift.

Förstå vad Adapterkopplingar Gör och var de misslyckas

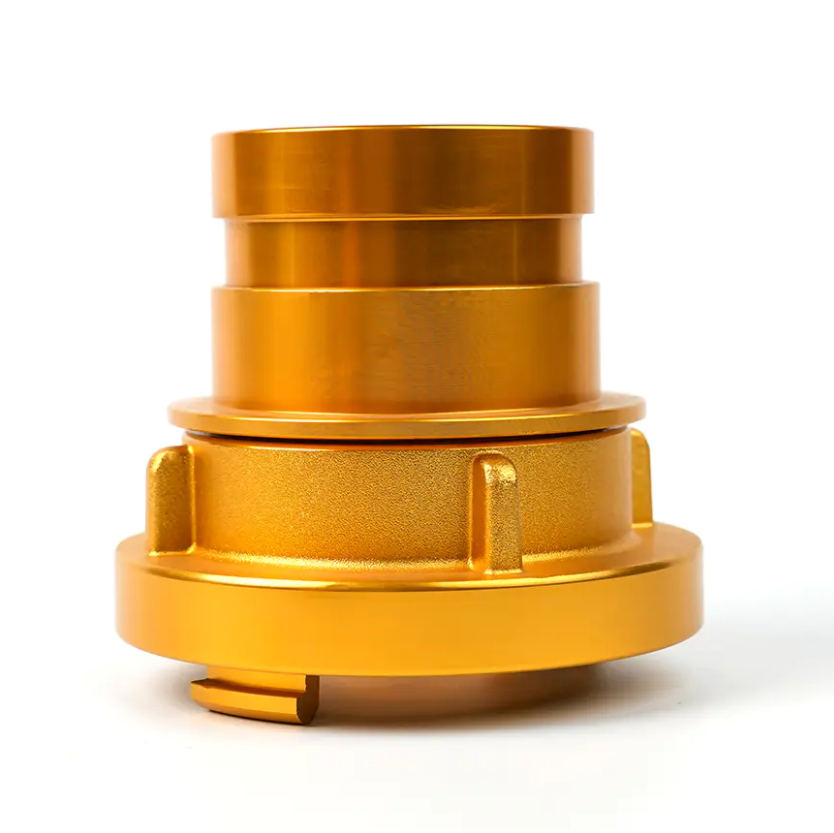

Adapterkopplingar är övergångsbeslag som gör att två olika kopplingsstandarder kan sammanfogas utan att någon av de anslutna komponenterna ändras. Vanliga typer inkluderar:

• Tyska till Storz (man/kvinna) — konverterar mellan den tyska standarden för momentan koppling och Storz symmetriska kopplingssystem.
• tyska till skogsbruk — ansluter tyska standardkopplingar till slangkopplingar för skogsbrandsläckning.
• Tyska till tyska Självlåsande — tysk standardkoppling anpassad med en extra självlåsande mekanism.
• tyska till fläns — ansluter slangkopplingar av tysk standard till flänsförsedda rör- eller utrustningsinlopp.
• Tyska till Multi-tooth — överbryggar tyska kopplingssystem med flertandade kam- och spårbeslag.
• Storz hane till Storz hona / Storz till Skogsbruk — konverterar mellan Storz-varianter eller från Storz till skogsslangstandarder.

Eftersom adapterkopplingar samverkar med två olika mekaniska system utsätts de för påfrestningar vid båda anslutningspunkterna samtidigt . De vanligaste felplatserna är tätningspackningen, låständerna eller klackarna, karossen (särskilt i övergångszonen mellan standarder) och den yttre ytfinishen som kan indikera korrosion eller stötskador.

Steg-för-steg visuell inspektionsprocedur

Börja varje kontroll med en noggrann visuell inspektion under tillräcklig belysning. Detta steg kostar ingenting och fångar upp de flesta uppenbara fel innan någon funktionstestning påbörjas.

Inspektera kopplingskroppen

• Leta efter sprickor, sprickor eller sprickor i kroppen, speciellt runt öronen, öronen och övergångsaxeln mellan de två kopplingsstandarderna.
• Kolla efter bucklor eller deformation från stötar — även mindre kroppsförvrängningar kan förhindra att kopplingen sitter korrekt mot sin passande koppling.
• Undersök ytan för korrosion, gropfrätning eller kraftig oxidation . På aluminiumkopplingar indikerar vita pulveravlagringar (aluminiumoxid) fuktinträngning och accelererad ytnedbrytning. På mässingskopplingar indikerar grön patina i gropade områden avzinkningsrisk.
• Bekräfta att kroppen har inga synliga svetsreparationer, lappar eller obehöriga ändringar — Dessa är skäl för omedelbar avvisning.

Inspektera låsklackarna och tänderna

• Undersök alla låsklackar, öron eller kamtänder för flisning, avrundning eller sprickbildning. Slitna klackprofiler är en av de främsta orsakerna till oavsiktlig frånkoppling under tryck.
• På gränssnitt av Storz-typ, kontrollera att halvrunda låsklackar är symmetriska och odeformerade . Asymmetriskt slitage indikerar att kopplingen har anslutits i vinkel upprepade gånger, vilket orsakar ojämn belastning på en klack.
• På självlåsande adaptrar av tysk typ, verifiera låsfjäder eller klämmekanism är närvarande, intakt och korrekt placerad . En saknad eller böjd fjäder förhindrar att den självlåsande funktionen aktiveras.

Inspektera tätningspackningen

• Ta bort packningen om den är tillgänglig och inspektera den kompressionssats (permanent tillplattning), sprickbildning, härdning, svällning eller extruderingsskador .
• En packning som har komprimerats nedan 70 % av dess ursprungliga tjocklek bör betraktas som uttjänt och bytas ut, eftersom den inte längre genererar tillräcklig tätningskraft.
• Kontrollera att packningen sittplatser helt och jämnt i sitt spår utan att någon del är vriden, dubblerad eller saknas från sittkanalen.
• Kontrollera att packningsmaterialet är kompatibelt med vätskan som transporteras — EPDM-packningar är standard för vatten- och brandbekämpningstillämpningar; NBR (nitril) packningar krävs för petroleumbaserade vätskor.

Funktionstestning: engagemang, rotation och frigöring

Efter visuell inspektion, testa kopplingens mekaniska funktion genom att matcha den med en passande passform. Detta test bekräftar att kopplingen utför sitt primära jobb - att ansluta och hålla ihop två kopplingar - innan tryck appliceras.

1. Testa engagemang — anslut adaptern till dess passande koppling för hand. Anslutningen ska kopplas in smidigt och utan överdriven kraft . Motstånd, bindning eller behovet av att tvinga ihop kopplingen indikerar felinriktning, deformation eller dimensionell bristande överensstämmelse.
2. Testa låsning — efter ingrepp, försök att dra isär de två halvorna axiellt utan att släppa låset. På en korrekt fungerande koppling, ingen axiell separation bör vara möjlig medan låsmekanismen är inkopplad. Varje axiellt spel på mer än 1–2 mm under handdragkraft indikerar sliten eller skadad låsgeometri.
3. Testrotation (Storz-typer) — Kopplingar av Storz-typ bör rotera genom hela sin låsbåge (vanligtvis 30° till 40° ) utan att fastna, slipa eller kräva överdrivet vridmoment. Styv eller grynig rotation indikerar förorening, korrosion eller skadade klackytor.
4. Testversion — koppla ur kopplingen och kontrollera att den släpper rent. En koppling som kräver överdriven kraft för att lossa, eller som delvis fastnar, kan ha deformerade klackar eller en svullen packning som skapar störningar.
5. Kontrollera sätesavståndet — när den är helt inkopplad, inspektera gränssnittet mellan de två kopplingsytorna. Det borde finnas inget synligt mellanrum runt omkretsen . En ojämn eller delvis öppen ytspalt indikerar att packningen eller tätningsytorna inte är i full kontakt, vilket kommer att resultera i läckage under tryck.

Trycktestning för att bekräfta läckagefri prestanda

En koppling som klarar visuell och funktionell inspektion bör fortfarande trycktestas innan den återgår till drift i kritiska applikationer som brandbekämpning, hydraulisk överföring eller trycksatta processledningar. Trycktestning är den enda definitiva metoden för att bekräfta att tätningen är intakt under driftsförhållanden.

Hydrostatisk testprocedur

• Anslut adapterkopplingen till en sluten testenhet med hjälp av lämpliga skärmlock eller ett provbänksförgreningsrör.
• Fyll enheten helt med vatten, töm all luft och tryck sedan till 1,5 gånger kopplingens nominella arbetstryck — typiskt 15–25 bar för vanliga brandsläckningsslangkopplingar.
• Håll testtrycket i minst 60 sekunder och inspektera alla gränssnitt, kopplingskroppen och packningszonen för eventuellt läckage, dropp eller tryckfall på mätaren.
• Eventuellt tryckfall eller synlig fukt vid kopplingsytan eller kroppen utgör ett testfel — kopplingen måste demonteras, felet identifieras och komponenten antingen repareras med en ny packning eller bytas ut helt.

Vanliga feltyper och deras troliga orsaker

Inspektionsintervall och bästa praxis för underhåll

Regelbunden, planerad inspektion är mycket effektivare än reaktiv felsökning efter att ett fel har inträffat. Den rekommenderade inspektionsfrekvensen beror på applikationen och miljön:

• Efter varje användning — Vid brandbekämpning eller nödberedskap, inspektera visuellt varje adapterkoppling efter varje utplacering. Kontrollera om det finns stötskador, packningens skick och slitage innan utrustningen återställs till färdigt tillstånd.
• Var 6:e månad — utför ett fullständigt visuellt, funktionellt och trycktest på alla adapterkopplingar i standby-inventering. Standarder som DIN 14811 (för tyska brandbekämpningskopplingar) rekommenderar minst tvååriga tester.
• Efter någon kollision eller fallhändelse — inspektera alltid en adapterkoppling som har tappats på en hård yta eller träffats av utrustning, även om inga synliga skador är synliga. Dolda sprickor i gjutlegeringar kanske inte är synliga utifrån men kommer att misslyckas under tryck.
• Årligt packningsbyte — I applikationer med hög användning eller utomhusförvarad applikation, byt ut packningar enligt ett fast årsschema oavsett skenbart skick. Packningsmaterial (särskilt EPDM och NBR) bryts ned genom UV-exponering, ozon och termisk cykling även när de inte används.

Efter rengöring, smörj lätt ytorna och packningen med ett kompatibelt smörjmedel (silikonfett för EPDM-packningar; vaselin rekommenderas inte eftersom det bryter ned gummipackningar). Förvara adapterkopplingar på en torr plats borta från UV-exponering och kemiska ångor för att maximera livslängden mellan inspektionerna.

När ska man byta ut istället för att reparera en Adapterkoppling

Alla fel kan inte repareras. Vissa förhållanden kräver omedelbar avstängning ur drift och fullständigt utbyte av adapterkopplingen, oavsett kostnadsöverväganden:

• Eventuell spricka i kopplingskroppen — Sprickor utbreder sig under tryck och kan inte säkert svetsas eller lappas i tryckbärande kopplingar.
• Skada på klack eller tand utöver smärre slitage — flisad, sprucken eller kraftigt rundad klackgeometri kan inte återställas och kommer att resultera i opålitlig låsning.
• Kroppens väggtjocklek reducerad av korrosion — om gropfrätning har trängt in mer än 20 % av den nominella väggtjockleken , kan den strukturella integriteten under tryck inte garanteras.
• Misslyckande med att hålla trycket efter packningsbyte — om en koppling fortsätter att läcka efter att en ny korrekt monterad packning har installerats, är husets tätningsyta sannolikt skadad och kopplingskroppen måste bytas ut.
• Okänd servicehistorik eller ålder bortom livslängden — adapterkopplingar utan spårbara inspektionsdokument, eller de som överskrider tillverkarens rekommenderade livslängd (vanligtvis 10–15 år för brandsläckningskopplingar av aluminium), bör avbrytas från trycktjänst oavsett uppenbart tillstånd.
