Allt du behöver veta om Storz Locking Coupling

A Storz låskoppling är en standardiserad, symmetrisk, kvartsvarvs kamlåsande anslutning som används i stor utsträckning inom brandbekämpning, industriell vätskeöverföring och räddningstjänst för att skapa snabba, verktygsfria, läckagesäkra slanganslutningar. Båda ändarna av kopplingen är identiska, vilket eliminerar behovet av att skilja mellan han- och honbeslag – justera helt enkelt, tryck och vrid 90° för att låsa. Denna design minskar anslutningstiden dramatiskt i högtryckssituationer och är ett av de mest pålitliga kopplingssystemen i världen.

Vad är a Storz Låskoppling och hur fungerar det

Storz-kopplingen uppfanns av Carl August Guido Storz 1882 och designades för att lösa ett kritiskt problem vid brandbekämpning: felaktiga slanganslutningar. Eftersom traditionella gängade kopplingar krävde att han- och honändar matchades, var det ofta omöjligt att ansluta slangar från olika avdelningar eller källor under nödsituationer.

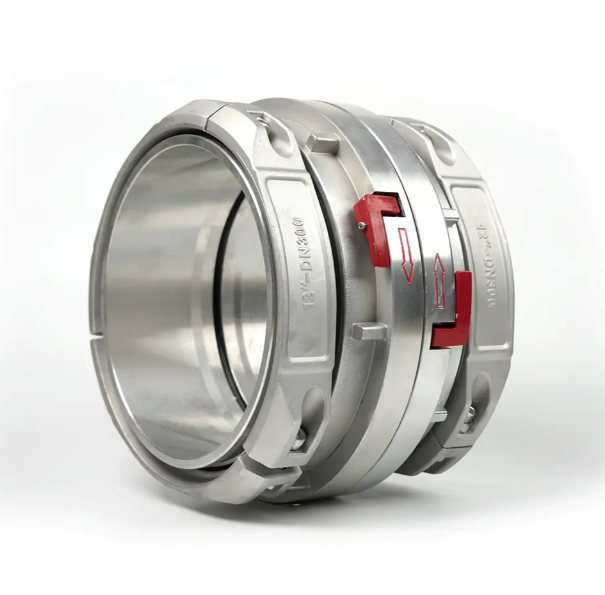

Storz-systemet använder en symmetrisk låsmekanism för klack och kam . Varje kopplingsände har två klackar och en motsvarande kamslits. När två ändar förs samman glider klackarna in i de motsatta kamslitsarna. En 90° rotation låser dem sedan på plats och komprimerar en gummipackning för att skapa en vattentät tätning.

Viktiga operativa funktioner inkluderar:

• Anslutning uppnås på mindre än 3 sekunder utan verktyg som behövs
• Kan kopplas in och ur även under resttryck
• Symmetrisk design: båda ändarna är utbytbara
• Integrerad svivel gör att slangarna kan rotera fritt utan att vrida ut anslutningen

Standardstorlekar och tryckklasser

Storz-kopplingar tillverkas i en rad standardiserade storlekar för att passa olika flödesvolymer och tryckkrav. Storleksbeteckningar hänvisar till den nominella innerdiametern på slangen eller röret som ansluts.

Den 52 mm storlek är den mest använda inom strukturell brandbekämpning globalt. Kopplingar måste testas till minst 1,5× deras arbetstryck för certifiering enligt EN 1775 och liknande standarder.

Material som används i Storz Coupling Construction

Den choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

Aluminiumlegering

Den most common material for firefighting applications. Aluminum Storz couplings are lätt (vanligtvis 30–50 % lättare än mässingsekvivalenter) , korrosionsbeständig i de flesta miljöer och lätt att hantera under utmattningsförhållanden. De är inte lämpliga för användning med havsvatten eller mycket sura vätskor.

Mässing

Mässing Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Rostfritt stål

Används i de mest krävande industriella, kemiska och farmaceutiska miljöerna. Rostfria kopplingar tål aggressiva kemikalier, höga temperaturer och extrem mekanisk påfrestning. De är det tyngsta alternativet men ger den längsta livslängden under tuffa förhållanden.

Packningstyper och deras roll i tätningsprestanda

Den gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Etylen Propylene Diene Monomer): Standard för vatten- och brandbekämpningsapplikationer. Beständig mot UV, ozon och ånga upp till 120°C.
• NBR (nitrilbutadiengummi): Lämplig för petroleumbaserade vätskor, oljor och bränslen. Beständig mot kolväten men bryts ned vid ozonexponering.
• FKM (Viton): Hanterar aggressiva kemikalier, höga temperaturer upp till 200°C och koncentrerade syror. Används i kemiska och industriella sammanhang.
• Silikon: Livsmedelsklassade applikationer och högtemperaturångledningar. Överensstämmer med FDA-föreskrifter där så krävs.

Packningar bör inspekteras före varje användning och bytas ut när de har spruckit, deformerats eller härdat. En trasig packning är den främsta orsaken till Storz-kopplingsläckage under fältförhållanden.

Nyckelapplikationer över branscher

Storz låskopplingar används långt utöver brandkåren. Deras snabbkoppling, standardiserade design gör dem idealiska överallt där snabb vätskeöverföring behövs.

Brand- och räddningstjänst

Detta förblir den primära applikationen. Brandkårer i över 40 länder använder Storz som standard slangkoppling. Hydrantanslutningar, apparatuttag och slang-till-slanganslutningar är beroende av Storz-kopplingar. Den symmetriska designen gör att alla brandmän kan ansluta vilken slang som helst till vilken brandpost som helst utan kompatibilitetsproblem.

Industriell vätskeöverföring

Kemiska anläggningar, raffinaderier och processanläggningar använder Storz-kopplingar för att överföra vatten, lösningsmedel och icke-aggressiva kemikalier mellan lagringstankar och transportfordon. Den verktygsfria driften minskar hanteringstiden under lastning och lossning.

Jordbruk och bevattning

Storskaliga bevattningssystem använder Storz-kopplingar för snabb anslutning av vattenledningar och pumputtag. Storlekarna 75 mm och 100 mm är vanliga i fälttillämpningar där höga flöden med minimalt tryckfall krävs.

Gruvdrift och tunneldrift

Underjordiska miljöer kräver snabba, pålitliga anslutningar för både brandsläckning och avvattningssystem. Storz-kopplingar är att föredra för deras hållbarhet och förmåga att fungera i dammiga, våta och trånga förhållanden.

Bygg och anläggning

Tillfälliga vattenledningar på byggarbetsplatser, betongblandningsoperationer och avvattningsapplikationer drar alla nytta av Storz-kopplingarnas portabilitet och utbytbarhet.

Storz vs andra Quick-Connect-kopplingssystem

Att förstå hur Storz kan jämföras med alternativa kopplingssystem hjälper till att välja rätt lösning för en given applikation.

Relevanta standarder och certifieringar

Storz-kopplingar som används i professionella applikationer måste uppfylla tillämpliga standarder för att säkerställa interoperabilitet och säkerhet. De mest refererade standarderna inkluderar:

• DIN 14307: Tysk standard som definierar dimensioner och prestandakrav för Storz-kopplingar som används vid brandbekämpning. Allmänt antagen i Europa.
• EN 1775: Europeisk standard för brandsläckningsslangsystem inklusive kopplingskrav.
• NFPA 1963: amerikansk standard för brandslanganslutningar. Medan USA vanligtvis använder NST (National Standard Thread), har många amerikanska avdelningar nu Storz-adaptrar för matningsledningar med stor diameter.
• AS 2419.1: Australisk standard som täcker brandpostinstallationer, inklusive Storz-kopplingsspecifikationer.

Verifiera alltid att kopplingar har relevanta certifieringsmärken och spårbarhetsdokumentation, särskilt för brandbekämpningstillämpningar.

Inspektion, underhåll och livslängd

Korrekt underhåll förlänger livslängden och säkerställer tillförlitlig prestanda när det betyder mest. En väl underhållen Storz-koppling i aluminium kan hålla 10–20 år eller mer i normal släckningstjänst.

Rutininspektionschecklista

• Kontrollera packningen för sprickbildning, härdning, svällning eller deformation – byt ut årligen eller oftare i miljöer med tung användning
• Inspektera klackar och kamslitsar för slitage, grader eller deformation som kan förhindra fullständigt ingrepp
• Kontrollera vridrörelsen - den ska rotera fritt utan styvhet eller slipning
• Leta efter korrosion, gropbildning eller sprickor på kopplingskroppen, särskilt runt klackbaserna
• Testa kopplingens ingrepp med en passande koppling – anslutningen ska låsa med ett fast kvartsvarv och inte skara eller lossa utan avsiktlig ansträngning

Bästa tillvägagångssätt för underhåll

• Rengör med sötvatten efter exponering för saltvatten eller kemikalier
• Applicera ett lätt silikonbaserat smörjmedel på vrid- och låsytorna årligen - undvik petroleumbaserade smörjmedel som försämrar gummipackningar
• Förvara kopplingar med skyddskåpor installerade för att förhindra att främmande material kommer in i kopplingsytan
• Ta ur drift alla kopplingar med spruckna kroppar, avskalade klackar eller fastnade svirvlar – reparera inte strukturella skador på fältet

Adaptrar och tillbehör för Storz Systems

Ett omfattande utbud av tillbehör utökar Storz-kopplingskompatibiliteten över olika system och applikationer:

• Storz till BSP/NPT gängade adaptrar: Tillåt anslutning mellan Storz-kopplingar och gängade rörsystem — används vanligtvis för brandpostanslutningar i blandade standardmiljöer
• Storz till Camlock-adaptrar: Brokompatibilitet mellan Storz brandsläckningsslangar och Camlock industrisystem
• Reduktionskopplingar: Anslut två Storz-kopplingar av olika nominella storlekar, t.ex. 75 mm matningsslang till 52 mm attackslang
• Blanka lock och pluggar: Täta oanvända utlopp eller öppna kopplingsändar under transport och förvaring
• Tryckmätare med Storz-inlopp: För övervakning av matningstrycket vid kopplingens anslutningspunkt
• Låsklämmor och fästanordningar: Ytterligare säkerhet för högvibrerande industriella miljöer där oavsiktlig frånkoppling i kvartsvarv är en risk

Vanliga problem och felsökning

Även välskötta Storz-kopplingar kan stöta på problem på fältet. Här är de vanligaste problemen och deras orsaker:

Kopplingen låser inte helt

Orsakas av skräp i kamslitsarna, slitna eller skadade klackar eller en svullen packning som hindrar ansikten från att mötas. Rengör kamslitsarna, inspektera klackarna och kontrollera packningens tjocklek. Byt ut slitna eller skadade komponenter.

Läckage vid anslutningspunkten

Nästan alltid orsakad av en skadad, saknad eller felaktigt placerad packning. I vissa fall förhindrar en deformerad kopplingsyta korrekt packningskompression. Inspektera packningens sätesspår för hack eller deformation.

Koppling svårt att koppla ur efter trycksättning

Resttryck fångar kopplingen i låst läge. Avlufta alltid trycket innan du försöker koppla bort. Slå aldrig på kopplingskroppen med verktyg för att tvinga loss - detta skadar klackarna och kamslitsarna.

Snurr fast eller styv

Orsakas av korrosion, kontaminering eller brist på smörjning. Applicera penetrerande silikonsmörjmedel och arbeta med sviveln gradvis. Om sviveln förblir fast, ta ur drift - en icke-roterande svivel orsakar slangvridning och minskar flödeseffektiviteten.

Välja rätt Storz-koppling för din applikation

Använd följande beslutspunkter för att identifiera den mest lämpliga Storz-kopplingsspecifikationen:

1. Bestäm erforderlig flödeshastighet och arbetstryck — välj en nominell storlek som uppfyller dina flödeskrav utan för stort tryckfall
2. Identifiera vätskan som överförs — välj material (aluminium, mässing, rostfritt) och packningstyp (EPDM, NBR, FKM) i enlighet med detta
3. Kontrollera tillämpliga standarder — se till att kopplingen uppfyller de dimensions- och tryckstandarder som krävs i din region eller industri
4. Tänk på operativ miljö — Marina eller kemiska miljöer kräver material av högre kvalitet. viktkänsliga applikationer gynnar aluminium
5. Bedöm kompatibilitet med befintliga system — om adaptrar krävs, bekräfta adapterns kompatibilitet och verifiera att inga ytterligare tryckfallspåföljder införs
6. Bekräfta typ av slutanslutning — bestämma hur kopplingen ska fästas på slang, rör eller utrustning (krympning, slangskaft, gängad, flänsad)
