Hur man använder och väljer en Storz brandslangkoppling?

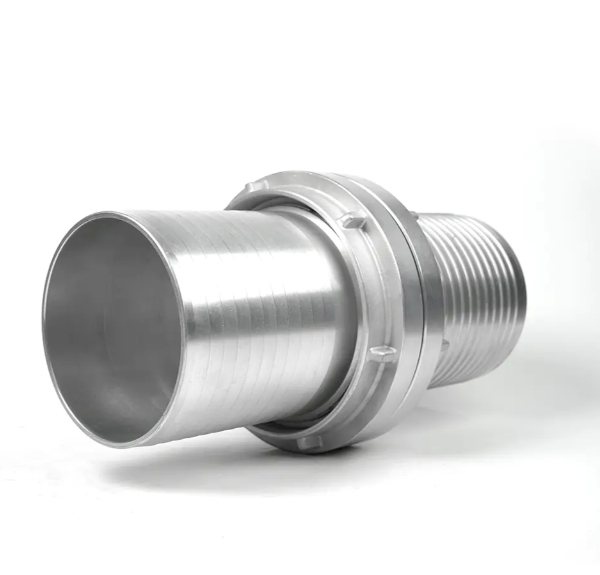

A Storz brochslangskoppling är en symmetrisk, könslös kam-och-spår-kontakt som gör att två identiska halvor kan sammanfogas utan gängning. Till skillnad från gängade kopplingar som kräver matchande han- och honändar, kan två Storz-kopplingar av samma nominella storlek anslutas omedelbart med en kvartsvarvsrotation . Denna design gör den till standardvalet för snabb brandbekämpning över hela världen – används av brandkårer, industrianläggningar och flygplatsräddningstjänster i Europa, Nordamerika och utanför.

Att välja rätt Storz-koppling beror på tre kärnfaktorer: nominell diameter, material och tryckklassificering . Att få dessa rätt säkerställer läckagefri prestanda under de extrema förhållandena vid brandbekämpning.

Förståelse Storz koppling Storlekar och när du ska använda varje

Storz kopplingar klassificeras efter deras nominell diameter (DN) , vilket hänvisar till kopplingens inre hålstorlek snarare än den yttre diametern. Standardstorlekar sträcker sig från DN 25 till DN 150, var och en anpassad till specifika flödeskrav.

I Europa och länder som följer DIN 14307 standarder, DN 52 och DN 75 är de mest lagerförda storlekarna för kommunala brandkårer. I Nordamerika är 2,5-tums (ungefär DN 65) och 4-tums (ungefär DN 100) Storz-versioner vanliga vid brandpostutlopp och pumputlopp.

Hur man ansluter och kopplar bort en Storz-koppling på rätt sätt

Anslutningsproceduren är enkel, men tekniken spelar roll - speciellt under tryck eller under dåliga siktförhållanden. Följ dessa steg för en pålitlig, läckagefri skarv:

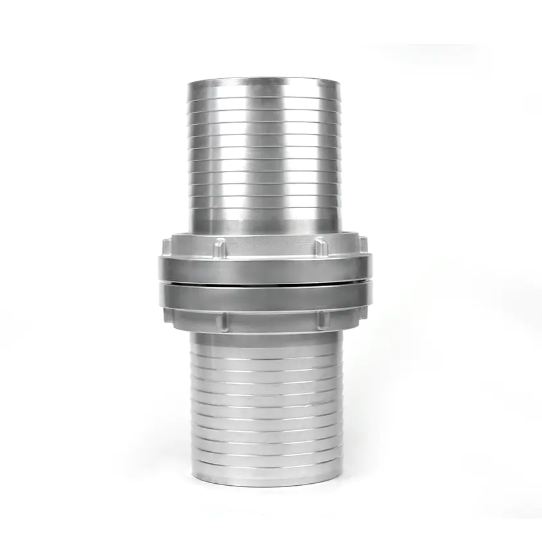

Anslutning av två Storz-kopplingar

1. Inspektera både kopplingsytor och tätningspackningar med avseende på skräp, skärsår eller deformation innan sammanfogning.
2. Rikta in de två kopplingarna vända mot yta så att klackar (öron) förregling — den upphöjda kammen på den ena glider in i motsvarande urtag på den andra.
3. Vrid en koppling ungefär 90° medurs tills du känner eller hör att spärrhaken klickar på plats.
4. Verifiera anslutningen genom att försiktigt dra isär de två halvorna - en låst Storz-koppling kommer inte att separeras under manuell spänning.
5. Kontrollera att packningen sitter jämnt och att ingen kant är exponerad runt omkretsen.

Frånkoppling under resttryck

Försök aldrig koppla loss en Storz-koppling medan ledningen fortfarande är trycksatt. Resttryck så lågt som 0,5 bar kan få kopplingen att släppa med tillräcklig kraft för att orsaka skada. Lufta alltid ner linjen, bekräfta nolltrycket och rotera sedan ena halvan 90° moturs att separera.

Att välja rätt material för din driftsmiljö

Storz-kopplingar tillverkas i flera material, vart och ett med distinkta fördelar beroende på installationsmiljön, viktbudget och risken för kemikalieexponering.

• Aluminiumlegering (vanligast): Lättvikt på cirka 0,3–1,2 kg för DN 52–DN 100, korrosionsbeständig och lämplig för tryck upp till 16 bar. Idealisk för mobil brandapparat där viktbesparingar förbättrar hanteringshastigheten.
• Rostfritt stål (AISI 304 / 316): Bästa valet för permanenta installationer, havsvattenexponering eller kemiska anläggningsmiljöer. Tyngre än aluminium men klassad för högre arbetstryck - vanligtvis upp till 25 bar — och resistent mot kloridkorrosion.
• Mässing: Används i arvssystem och vissa industriella tillämpningar. Erbjuder utmärkt korrosionsbeständighet och bearbetbarhet men tillför betydande vikt; mindre vanligt inom modern brandkår.
• Polymer / höghållfast komposit: Framväxande alternativ för lätta första hjälpen-slangupprullar och brandbekämpningskit. Typiskt begränsat till under 10 bar arbetstryck.

För de flesta strukturella brandbekämpningstillämpningar och kommunala vattenförsörjningsapplikationer, Storz-kopplingar i aluminium enligt DIN 14307 eller EN 1947 representerar den optimala balansen mellan vikt, styrka och kostnad.

Tryckvärderingar och vad de betyder i praktiken

Storz-kopplingar har två nyckeltrycksbeteckningar: nominellt arbetstryck (PN) and provtryck . Testtrycket är typiskt 1,5× arbetstrycket , validerad under hydrostatisk fabrikstestning.

Välj alltid en koppling som är klassad för minst 25 % över ditt systems maximala drifttryck . För ståndrörssystem för höga byggnader, där det statiska trycket kan överstiga 12 bar redan före pumpförstärkning, rekommenderas kopplingar av rostfritt stål starkt.

Packningsval: den mest förbisedda faktorn i Storz koppling Prestanda

Den invändiga plattpackningen är det enda tätningselementet i en Storz-koppling, vilket gör dess skick och materialval kritiska. En sliten eller inkompatibel packning är ledande orsaken till Storz-läckor i tjänst.

• EPDM (Etylen Propylene Diene Monomer): Standardvalet för vattenservice. Klassad för temperaturer från −40 °C till 120 °C. Kompatibel med vatten, skumkoncentrat och milda rengöringsmedel.
• NBR / Nitril: Används där mineralolja eller petroleumbaserade vätskor kan förekomma - till exempel för att förhindra bränslespill eller oljeraffinaderiapplikationer. Ej lämplig för ozonrika miljöer.
• Silikon: Högtemperaturapplikationer över 120 °C, som spolning med ånga eller överhettat vatten. Lägre mekanisk hållbarhet jämfört med EPDM.
• PTFE: Kemisk resistens över ett mycket brett pH-område. Föredragen för aggressiva industriella vätskor men kräver exakt installation för att undvika kallflödesdeformation.

Packningar bör inspekteras före varje användning och bytas ut när ytsprickor, permanent kompressionssättning eller kantdeformation är synlig. Smörj inte Storz-packningar med petroleumbaserade fetter eftersom dessa bryter ned EPDM och NBR. Använd endast silikonbaserat smörjmedel eller vanligt vatten.

Standarder och certifieringar att titta efter när du köper

Storz-kopplingar avsedda för brandkårsanvändning bör uppfylla erkända standarder som definierar dimensionstoleranser, materialspecifikationer och krav på tryckprovning. Icke-kompatibla kopplingar kan se likadana ut men låser inte på ett tillförlitligt sätt med certifierad utrustning.

• DIN 14307 (Tyskland / allmänt antagen i Europa): Grundstandarden som täcker dimensioner och materialkrav för aluminium Storz-kopplingar i DN 25 till DN 150.
• EN 1947: Europeisk standard för brandslangkopplingar som harmoniserar DIN 14307-kraven i EU:s medlemsländer. Leta efter CE-märkning där det krävs enligt lokala upphandlingsregler.
• NFPA 1963 (USA): Reglerar brandslanganslutningar inklusive kopplingar av Storz-typ som används i nordamerikanska avdelningar. Specificerar klackgeometri, gängekvivalenter och testprotokoll.
• AS 4484 (Australien): Australisk standard för brandslangkopplingar som hänvisar till Storz-dimensioner anpassade till lokala brandförsvarskrav.

När du köper för institutionell eller statlig brandskyddsanvändning, begär alltid tillverkarens materialcertifikat och hydrostatisk testrapport för att bekräfta överensstämmelse före installation.

Bästa praxis för underhåll, inspektion och lagring

En Storz-koppling som är väl underhållen fungerar tillförlitligt för 10 till 20 år i ordinarie tjänst. Underhållsrutinen är enkel men måste vara konsekvent.

Efter varje användning

• Skölj med rent färskvatten för att ta bort salt, skumkoncentrat eller sediment.
• Torka helt före lagring för att förhindra korrosionsgroppar på ytor av aluminiumlegering.
• Sätt tillbaka dammlocket för att skydda packningsytan från UV-exponering och fysisk skada.

Checklista för periodisk inspektion

• Kontrollera klackens geometri — böjda eller deformerade klackar förhindrar full 90° rotation och kan resultera i oavsiktlig frånkoppling under tryck.
• Testa låsspärren genom att koppla ihop två identiska enheter och verifiera att den är inkopplad.
• Inspektera packningens sätesspår för skåror eller inbäddade grus som kan skära av packningar under anslutning.
• Genomför ett årligt hydrostatiskt trycktest kl 1,5× arbetstryck för kopplingar som används i kritiska livssäkerhetssystem.

Förvaringsvillkor

Förvara Storz-kopplingar borta från direkt solljus (som bryter ned EPDM-packningar), petroleumprodukter och temperaturer under -20 °C under längre perioder. Horisontell hängande förvaring på slangställ förhindrar stötskador på öron som kan uppstå när kopplingar staplas ovanpå varandra.

Vanliga adapterkonfigurationer vid blandning av kopplingssystem

I praktiken använder brandkårer ofta utrustning med blandade kopplingsstandarder - särskilt när de integreras med kommunala brandpostnätverk, ömsesidiga hjälppartners eller äldre infrastruktur som använder gängade eller momentana kopplingar. Storz-to-other-adaptrar löser detta problem.

• Storz till BSP gänga (British Standard Pipe): Tillåter Storz-slangen att ansluta till gängade brandpostutlopp eller pumpportar. Tillgänglig i han- och hon-BSP-konfigurationer, vanligtvis 1½" till 4" BSP.
• Storz till NH-gänga (National Hose, USA): Krävs när nordamerikanska apparater samverkar med Storz-utrustade matningsledningar. 2½" NH till 2,5" Storz-adaptern är en av de vanligaste i ömsesidiga hjälpsatser för gränsöverskridande eller flygplatser.
• Storz DN 75 till DN 52 reducerare: En reducerande adapter som minskar matningsledningsdiametern för utplacering av attackslang utan att behöva en separat wye-avdelare.
• Storz till camlock: Används i industriella miljöer där camlock (typ C/E) beslag är standard på processutrustning men brandslanganslutningar använder Storz.

Ange alltid exakt inlopps- och utloppskopplingstyp, storlek och tryckklassificering vid beställning av adaptrar. Felaktiga tryckklasser vid adaptern är en frekvent källa till fel under högflödesövningar.
