Vad är en Storz Locking Blank Cap?

A Storz Locking Blank Cap är en specialiserad industriell tryckkoppling utformad för att täta utlopps- eller sugändarna på Storz-kompatibla rör, ventiler och slangar. Till skillnad från vanliga Storz-kåpor, innehåller den "låsande" varianten en mekanisk spärr eller säkerhetslåsmekanism - ofta en fjäderbelastad tapp eller en vridlåsreglage - som förhindrar att kopplingen oavsiktligt lossnar på grund av högfrekventa vibrationer, slangvridmoment eller plötsliga tryckstötar. Den fungerar som en primär säkerhetsbarriär i vätsketillförselsystem, vilket säkerställer att oanvända portar förblir lufttäta och vattentäta under rigorösa driftsförhållanden.

Den grundläggande designen av en Storz-koppling är "sexlös", vilket innebär att båda ändarna av anslutningen är identiska. Detta eliminerar behovet av att matcha han- och hongängor, vilket avsevärt snabbar upp utbyggnaden i nödsituationer. Ett tomt lock fungerar effektivt som "terminal" för detta system. När låsmekanismen är inkopplad kan locket inte vridas eller tas bort utan manuellt ingripande, vilket ger en väsentligt lager av säkerhet inom offentlig infrastruktur och högtrycksindustrimiljöer.

Kärndesign och mekaniska komponenter

För att förstå effektiviteten av en Storz låsande blank lock , måste man undersöka dess strukturella anatomi. Locket är vanligtvis smidd eller gjuten av höghållfasta material och består av flera kritiska komponenter som arbetar unisont för att upprätthålla en tätning.

Lugsystemet

"Klackarna" är de sammankopplade krokarna som definierar Storz-anslutningen. På en blank kåpa är dessa klackar precisionsbearbetade för att glida in i spåren på den mottagande kopplingen. Avståndet mellan klackarna - känd som KA distans eller Lug Distance — är det primära storleksmåttet. Till exempel måste en Storz-kåpa på 65 mm ha ett matchande KA-avstånd (vanligtvis 81 mm) för att passa motsvarande ventil.

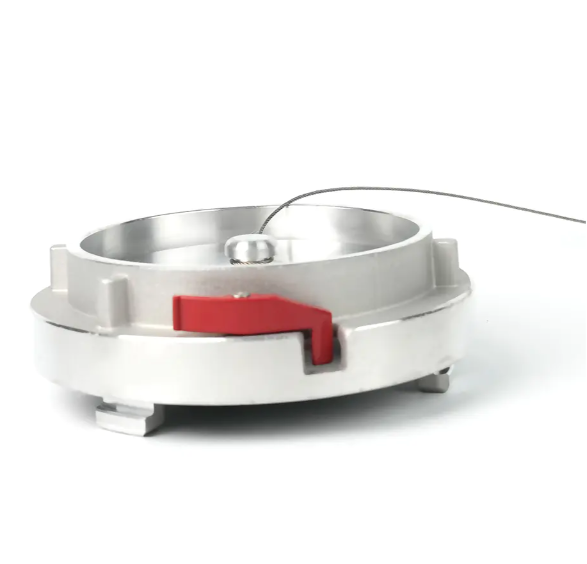

Låsmekanismen

Funktionen "Låsning" är det som skiljer denna keps från standardversioner. Den består vanligtvis av en fjäderpåverkad metallspärr placerad på den yttre kanten. När locket vrids till det låsta läget (vanligtvis en 90-graders vridning), klickar spärren i en skåra på mottagningskopplingen. Detta förhindrar motrotation. I miljöer med hög vibration, till exempel på en rörlig brandapparat eller nära tunga industripumpar, förhindrar detta lås locket från att vibrera loss över tiden.

Tätande packningar

Innanför lockets framsida sitter en kraftig packning. Beroende på avsedd användning är dessa packningar gjorda av olika elastomerer:

• Nitril (NBR): Standarden för vatten- och oljeapplikationer, som erbjuder utmärkt motståndskraft mot slitage.
• Viton (FKM): Används för höga temperaturer eller kemikalietunga miljöer.
• EPDM: Föredragen för utomhusbruk på grund av dess motståndskraft mot UV och ozonnedbrytning.

Tekniska specifikationer och storleksstandarder

Storz låsande blank locks tillverkas enligt strikta internationella standarder för att säkerställa utbytbarhet. De vanligaste standarderna som följs är DIN (tyska institutet för standardisering) och olika europeiska brandsäkerhetsregler. Noggrannhet i dimensionering är avgörande; en obalans på till och med några millimeter i KA-avståndet kommer att göra locket oanvändbart.

Kritiska tillämpningar i modern infrastruktur

Användningen av låsande blanklock är obligatoriskt inom flera sektorer där vätskeinneslutningsfel kan leda till katastrofala egendomsskador eller miljörisker.

Brandbekämpning och Standpipe System

Brandkårer använder dessa lock för att skydda Fire Department Connection (FDC) på utsidan av byggnader. Utan ett låslock kan skräp, häckande insekter eller vandaler hindra vattenvägen. När en brand uppstår ska brandmännen kunna lita på att inloppet är klart. Den låsmekanism säkerställer att locket stannar på plats trots högtrafikerade stadsmiljöer där standardkepsar kan manipuleras.

Bulkpulver och granulär transport

Vid den pneumatiska transporten av pulver (som cement, mjöl eller plastpellets) finns Storz-beslag allestädes närvarande. Under transport kan fordonets vibrationer göra att icke-låsande beslag lossnar. Ett låsande blanklock förhindrar oavsiktlig utsläpp av torrt bulkmaterial, vilket kan vara både en ekonomisk förlust och en andningsrisk för operatörerna.

Avloppsvatten och sughantering

Vakuumbilar och avloppsreningsverk använder Storz blanklock för att täta suginlopp. Eftersom dessa system ofta arbetar under negativt tryck tätningens integritet är avgörande för att förhindra pumpkavitation. Låsstiftet säkerställer att locket förblir perfekt centrerat och komprimerat mot tätningen, vilket bibehåller vakuumet.

Materialvetenskap och hållbarhetsfaktorer

Valet av material för en Storz låsande blank lock bestäms av miljön den kommer att leva i. Användning av fel legering kan leda till galvanisk korrosion eller mekaniska fel under tryck.

1. Smidd aluminium: Detta är det vanligaste materialet. Smide ger en överlägsen kornstruktur jämfört med gjutning, vilket gör att locket tål arbetstryck på upp till 16 Bar (232 PSI) utan att spricka. De flesta är hårdanodiserade för att förhindra oxidation.
2. Rostfritt stål (316 klass): Viktigt för marina miljöer eller kemiska processanläggningar. Storz-kåpor i rostfritt stål motstår saltvattenkorrosion och används ofta i "syraservice"-konfigurationer där aggressiva rengöringsmedel förekommer.
3. Mässing/Gunmetal: Föredraget i underjordisk gruvdrift eller explosiv atmosfär (ATEX-zoner) eftersom de är "icke-gnistgivande" metaller. Om en mässingshatt tappas eller träffas är det osannolikt att det skapar en gnista som kan antända brandfarliga gaser.

Installations- och underhållsprotokoll

För att säkerställa att en Storz låsbar lock utför sin funktion korrekt krävs korrekt installation och återkommande underhåll. En felaktigt sittande lock är en projektilrisk under högt tryck.

Installationssteg

1. Inspektera packningen för sprickor, grus eller platta fläckar. 2. Rikta in klackarna på det tomma locket med skårorna på den fasta kopplingen. 3. Tryck bestämt och vrid locket medurs. 4. Fortsätt rotationen tills låsstift "klickar" eller låsreglaget hakar fast. 5. Utför ett "pull back"-test för att säkerställa att locket inte kan rotera i motsatt riktning utan att trycka ner frigöringsspärren.

Underhållschecklista

• Månatlig inspektion: Verifiera närvaron av säkerhetskedjan (som förhindrar att locket tappas bort när det kopplas bort).
• Smörjning: Använd en livsmedelsgodkänd silikonspray på låsstiftet och klackytorna för att förhindra "fastsättning" på grund av mineraluppbyggnad från hårt vatten.
• Byte av packning: Packningar bör bytas varje 2 till 5 år , eller omedelbart om de visar tecken på härdning (kompressionssats).

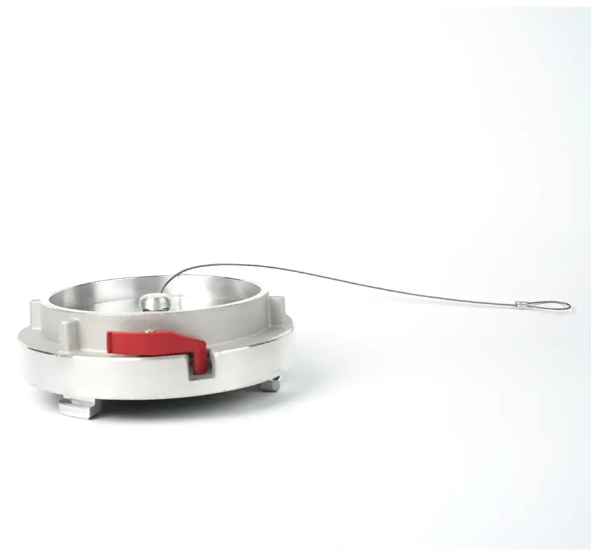

Säkerhetskedjans roll

De flesta Storz-låskåpor är utrustade med en kraftig galvaniserad eller rostfri kedja. Detta är inte bara en bekvämlighetsfunktion; det är en säkerhets- och operativ nödvändighet. Vid kommunal brandbekämpning leder avsaknaden av en kedja ofta till att locken tappas bort eller blir stulen, vilket gör att brandposten eller ståndröret blir känsligt för blockering. Kedjan är typiskt 300 mm till 500 mm i längd och är förankrad till ventilens eller rörets huvudkropp via en kraftig ring. Detta säkerställer att låslocket alltid är tillgängligt för omedelbar återförslutning efter användning.

Sammanfattning av förmåner

Sammanfattningsvis Storz låsande blank lock är en kritisk komponent för alla system som använder Storz snabbkopplingsstandard. Dess främsta fördelar inkluderar:

• Vibrationsmotstånd: Det mekaniska låset förhindrar oavsiktlig frånkoppling i miljöer med hög stress.
• Förebyggande av läckage: Högkompressionspackningar säkerställer nollläckage vid tryck upp till 16 bar.
• Driftseffektivitet: Den könlösa designen möjliggör snabb anslutning/bortkoppling utan att oroa dig för trådorientering.
• Hållbarhet: Finns i olika legeringar för att bekämpa korrosion, slitage och mekanisk påverkan.

Oavsett om det gäller att skydda en stads brandskyddsinfrastruktur eller försegla en vakuumtanker låsande blank lock förblir guldstandarden för säker, pålitlig vätskeavslutning.
