Hur man använder Storz-adaptrar?

Vad är Storz-adaptrar?

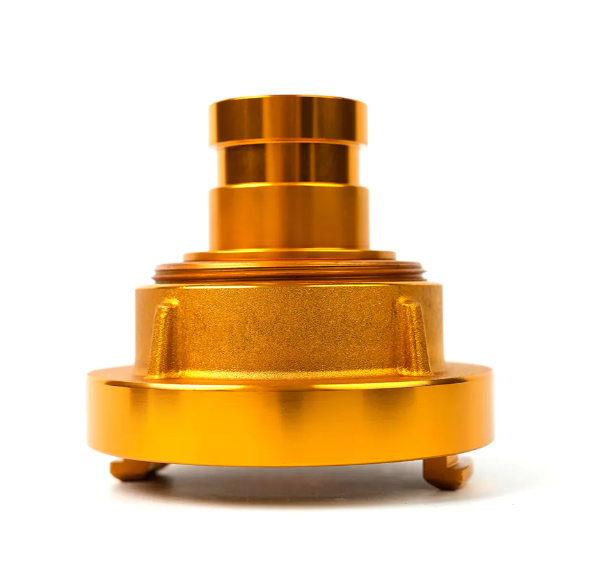

Storz adaptrar , även känd som Storz-kopplingar eller Storz-snabbkopplingar, är ett mycket effektivt anslutningssystem som ofta används i brandskydds-, industri- och jordbruksapplikationer. Deras kärnfunktion är en unik klackdesign (vanligtvis två till tre klackar), vilket gör anslutningsprocessen exceptionellt snabb och enkel. Till skillnad från traditionella gängade kopplingar kräver Storz kopplingar helt enkelt att de två kopplingarna riktas in, trycks in dem och sedan försiktigt roteras för att låsa dem på plats, vilket ger en sömlös, läckagesäker anslutning.

Storz-adaptrarnas primära funktion är att fungera som adaptrar, ansluta eller konvertera olika standarder och typer av kontakter. De löser anslutningsproblemen mellan tidigare inkompatibla gränssnitt och är en nyckelkomponent för att uppnå utrustningskompatibilitet.

Hur fungerar Storz-adaptrar?

Storz-adaptrar fungerar baserat på deras "klick-och-håll"-mekanism:

Justering: Rikta in klackarna och spåren på de två kontakterna som ska anslutas (t.ex. en Storz-hane och en Storz-hona, eller en Storz-adapter med en standard Storz-kontakt).

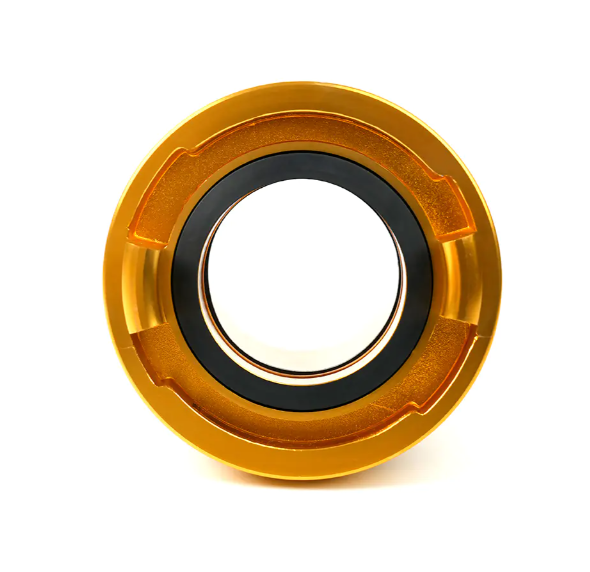

Tryck in: Skjut ihop tätningsytorna på båda kopplingarna helt. En tätningspackning tillhandahålls vanligtvis inuti anslutningen för att säkerställa en tät tätning.

Rotera: Vrid endera kontakten (eller använd en speciell skiftnyckel) cirka 120 grader (en tredjedel av ett varv) medurs tills klackarna är helt inkopplade och låsta på plats.

Denna snabblåsningsmekanism gör den idealisk för högtrycksslangar och vätsketillförselsystem.

Hur ansluter man olika standardkontakter med Storz-adaptrar?

Kärnvärdet med att använda Storz-adaptrar ligger i deras konverteringsfunktion, vilket möjliggör kompatibilitet mellan olika system:

1. Från Storz till gängade anslutningar (t.ex. BSP eller NPT)

När du behöver ansluta en brandslangskoppling med en standard Storz-koppling till en pump eller brandpost med gängat utlopp, behöver du en Storz-till-gänga-adapter:

Välj rätt adapter: Se till att ena änden av adaptern har rätt Storz-storlek (t.ex. DN50/2") och att den andra änden har en matchande gängspecifikation (t.ex. 2" BSP invändig gänga).

Ansluta den gängade änden: Linda den gängade änden av adaptern med tätningstejp (som PTFE-tejp) och skruva in den i målutrustningens gängade port (pump eller brandpost).

Ansluta Storz End: Tryck in din Storz brandslangskontakt i Storz-porten på adaptern och vrid sedan för att låsa den.

2. Anslutning av Storz-beslag av olika storlekar

Om din utrustning och slang har olika Storz-kopplingsstorlekar behöver du en Storz-adapter för förminskning/förstoring:

Ansluta den större änden: Anslut den större Storz-änden av adaptern till motsvarande större beslag och lås den.

Ansluta den mindre änden: Skjut in den mindre Storz-kopplingen på slangen i den mindre porten på adaptern och vrid sedan för att låsa den.

3. Anslutning till andra snabbanslutningsstandarder (t.ex. flänsar eller kamlås)

Vissa industriella applikationer kan kräva att Storz-kopplingar kopplas till olika standardbeslag, såsom Camlocks eller flänsar. I det här fallet behöver du en Storz-to-Camlock-adapter eller en Storz-to-Flange-adapter. Driftsproceduren liknar gängade anslutningar, som överbryggar de två systemen via en adapter.

Fördelar och försiktighetsåtgärder med att använda Storz-adaptrar

Fördelar:

• Snabb anslutning: Snabb drift sparar värdefull tid vid nödberedskap och industriell produktion.
• Hög tillförlitlighet: Säkert låst, utmärkt tätning och tål högt tryck.
• Mångsidighet: Som en adapter kan den enkelt anslutas till olika standardkontakter, vilket förbättrar utrustningsutnyttjandet.



Försiktighetsåtgärder:

• Storleksmatchning: Storz-kontakter finns i olika nominella diametrar (t.ex. DN50, DN65, DN100). När du använder Storz-adaptrar, se till att adapterns Storz-storlek matchar din befintliga Storz-kontakt.


• Tätningspackningar: Se till att tätningspackningarna är intakta och korrekt installerade; detta är avgörande för läckagesäkra anslutningar.


• Underhåll: Inspektera regelbundet klackarna på brandslangens anslutning och adapter för slitage eller skador för att säkerställa säker och tillförlitlig anslutning.



Genom att välja och använda korrekt Storz adaptrar , du kan effektivt och säkert ansluta en mängd olika vätskeöverföringsutrustningar, vilket ger enastående prestanda för både brandnödsituationer och vardagliga industriella operationer.
