Vilka typer av Storz-kopplingar finns det?

Storz-kopplingar (även allmänt kända som kamlåskopplingar eller tyska snabbkopplingar) är snabbkopplingar som ofta används inom brandskydd, vattenbehandling, kemiska, jordbruks- och industriella vätsketransporter tack vare deras enkla funktion, pålitliga anslutning och höga utbytbarhet. De består av två identiska beslag av klotyp som uppnår en tät anslutning helt enkelt genom att sätta in och rotera (vanligtvis 120° eller 90°), utan behov av ytterligare låsmekanismer, vilket avsevärt förbättrar effektiviteten och säkerheten.

Klassificering av Storz-kopplingar

Även om den grundläggande designen och arbetsprincipen för Storz koppling är enhetliga – det vill säga snabblåsning uppnås genom klor (eller öron) och motsvarande kamstrukturer – de kan fortfarande klassificeras på olika sätt beroende på deras anslutningsform och material för att möta olika vätsketransportbehov.

1. Klassificering efter anslutningsände (vanligaste typen)

Detta är den viktigaste klassificeringsmetoden, som avgör hur Storz-kopplingar ansluter till annan utrustning eller rörledningar:

Storz slangkoppling:

Applikationer: Används för att ansluta direkt Storz koppling för brandslangar, industrislangar eller bevattningsslangar för jordbruket.

Funktioner: Inkluderar vanligtvis en slangände (skaft), fäst vid slangen med en klämma eller klämma, och är en kärnkomponent i vätskeanslutningssystemen.

Storz gängad koppling:

Användning: Används för att ansluta Storz-kopplingar till inlopp och utlopp på rör, ventiler eller pumpar med standardgängor.

Typer: Uppdelad i invändiga och hangängade kopplingar. Gemensamma trådstandarder inkluderar BSP, NPT, etc. Denna typ är nyckeln för att möjliggöra snabb konvertering och systemintegration.

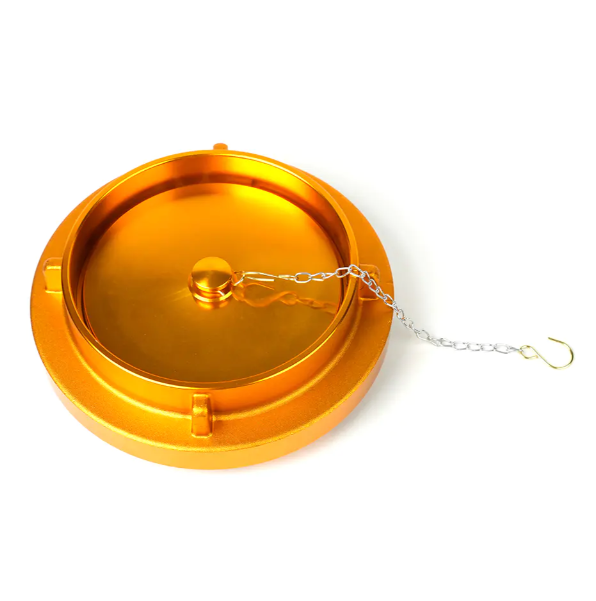

Storz Blank Cap/Plug:

Applikationer: Används för att täta oanvända Storz koppling utlopp eller slangändar för att förhindra att vätskeläckage eller föroreningar kommer in i vätskesystemet.

Funktioner: Utrustad med en tätningsring för pålitlig tätningsprestanda.

2. Klassificering efter material

Korrosionsbeständigheten och hållbarheten hos Storz-kopplingar beror främst på deras tillverkningsmaterial, som direkt påverkar deras användning i specifika media:

Aluminiumlegering Storz-kopplingar:

Funktioner: Lätt, kostnadseffektiv och med god korrosionsbeständighet.

Tillämpningar: Vanligast förekommande i brandsläckningsutrustning, vattenrening och allmän industriell vätsketransport.

Mässing/brons Storz-kopplingar:

Funktioner: Hög hållfasthet, korrosionsbeständighet, hög temperaturbeständighet och gnistbeständighet.

Applikationer: Lämplig för marina miljöer, olje- och gasindustrin och applikationer som kräver högre hållbarhet.

Storz-kopplingar i rostfritt stål:

Egenskaper: Utmärkt kemisk korrosionsbeständighet och hög hållfasthet.

Användningsområde: Används i stor utsträckning i industrier med extremt höga krav på hygien och mediakompatibilitet, såsom kemi, livsmedelsförädling och läkemedel.

Storz kopplings made of polypropylene (PP) or nylon and other plastics:

Funktioner: Extremt lätt, utmärkt kemikaliebeständighet och låg kostnad.

Användningsområden: Jordbruksbevattning, lågtrycksvattenbehandling och transport av vissa specialkemikalier.

Specifikationer och utbytbarhet

En viktig egenskap hos Storz-kopplingar är deras utbytbarhet. Deras specifikationer bestäms inte av rördiametern, utan av klackavståndet (eller kamavståndet). Så länge klackavståndet är detsamma kan Storz-kopplingar från olika tillverkare och med olika ändtyper (som slangkopplingar och pluggar) kopplas samman.

Vanliga kloavstånd inkluderar:

• 52 mm (D storlek, för DN25/DN32 slangar)
• 66 mm (C storlek, för DN38/DN50 slangar)
• 89 mm (B-storlek, för DN65-slangar)
• 133 mm (A-storlek, för DN100/DN110-slangar)



För att välja lämplig Storz-koppling, bestäm först den erforderliga storleken (kloavstånd) för att säkerställa sammankopplingen. För det andra, baserat på egenskaperna, trycket och temperaturen hos det transporterade mediet, välj det lämpligaste materialet (t.ex. aluminium, rostfritt stål) och anslutningstyp (t.ex. slangände eller gänga). Oavsett om det gäller nödbrandanslutningar eller vardaglig industriell vätskekontroll, Storz-kopplingar är idealiska för att uppnå effektiva och säkra anslutningar.
